Ayvaz 703200202031Gesloten vlottercondenspot SK 55 Gehard kijkglas PN16
Condenspotten Vlotter SK 55 Gehard kijkglas
Operatie
SK-55L Float Steam Trap wordt gebruikt voor het afvoeren van het condensaat door
een mechanisch vlottersysteem.
Wanneer het systeem opstart, wordt de thermostatische ontluchter geactiveerd en wordt de lucht in het systeem afgevoerd.
Na dit proces zal inkomende stoom de luchtopening sluiten.
Wanneer het condensaat de condenspot bereikt, gaat de vlotter omhoog en opent de hoofdklep en voert het condensaat af.
Zodra de condensaatafvoer is voltooid en de stoom in de sifon bereikt, gaat de vlotter naar beneden en sluit de klep. Het condensaatniveau in SK-55L is te zien door het kijkglas.
Installatie De SK-55L kan verticaal worden gebruikt als de inlaat om bovenaan te blijven en de uitlaat om onderaan te blijven.
Het kan ook horizontaal van rechts naar links of omgekeerd worden geïnstalleerd.
Als het niet anders wordt aangegeven op het bestelformulier, wordt het als rechts naar links beschouwd.
Wordt aangenomen als rechts naar links.

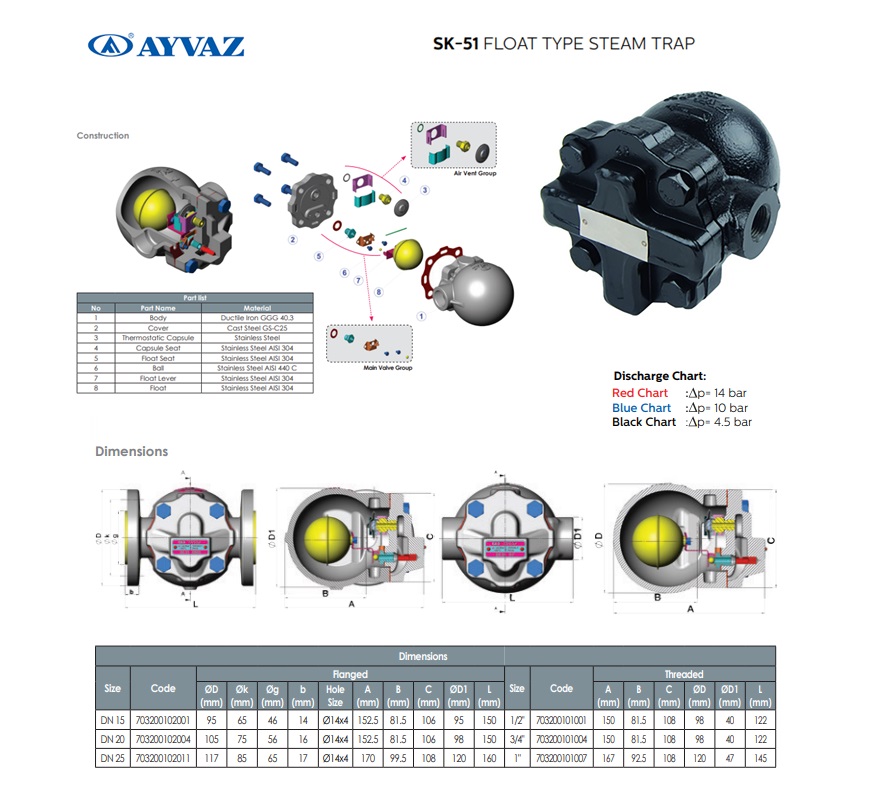

Schema condensaatafvoer
Rode kaart
Voor 14 bar diff. druk
Blauwe kaart
Voor 10 bar diff. druk
Zwarte kaart
Voor 4,5 bar diff. druk
Producteigenschappen
Huis Nodulair gietijzer GGG 40.3
Cover Nodulair gietijzer GGG 40.3
Binnenwerk en vlotter RVS AISI 304
Verbindingstypes Geflensd en schroefdraad
Bedrijfsomstandigheden
Max. Hoogte Bedrijfsdruk (PMO) 16 bar
Max. Hoogte Toegestane druk (huis) 25 bar
Max. Hoogte Bedrijfstemperatuur (TMO) 250 ° C
Max. Hoogte Differentiële druk (?P) 4,5-10-14 bar |
